/home/YSP/dcgdcst_viewer/data/003-260918
SNR 口径：目标 SNR = -10 dB；逐站实测 = -10.00 / -10.00 / -10.00 dB.
数据来源说明：当前图片基于已完成实验 exp014（snr10 合成数据，
fs=6.625 Hz、3 站、5h 信号 119250 点）的中间结果，按最新方案重新绘图：
修正窗长（问题 02）、ObsPy 安全带通（问题 12）、max_iter≥6000（问题 03）、
η≥2→max(σ^2_q) 保守初始化（问题 04）、带通后评估（问题 13）、DISP 位移口径（问题 07）；
并新增学习笔记要求的所有图片：η 时变图（待办 C）、置信度图（待办 E）、
C_multi（待办 F）、高阶互相关 3→2→1（待办 B）、Δτ 测试（待办 D）、
仪器响应单位图（待办 A）。点击图片可放大查看。
SNR 口径（目标频带 [0.001,0.012] Hz 带通后，counts 域）：
· SNR 输入 = 10·log10( Σ(clean_bp)² / Σ((obs−clean)_bp)² ) —— 真值信号 vs 观测中噪声分量；
· SNR 输出 = 10·log10( Σ(clean_bp)² / Σ((clean−recon)_bp)² ) —— 真值信号 vs 重建残差（重建 vs 真值同域）；
· SNR 提升 = SNR输出 − SNR输入（负值 = 重建未达输入水平，正值 = 去噪提升）。
· 输入 SNR 可调低、可为负值（噪声强于信号，如 −3 dB）：在顶部输入目标 SNR 点"用此 SNR 重跑"，管线将按
counts = clean + scale·noise 重合成观测（scale 由带内 SNR 目标反推、逐台站），
并重跑完整 GDCST→FSBL 管线生成新结果目录与全部图片。

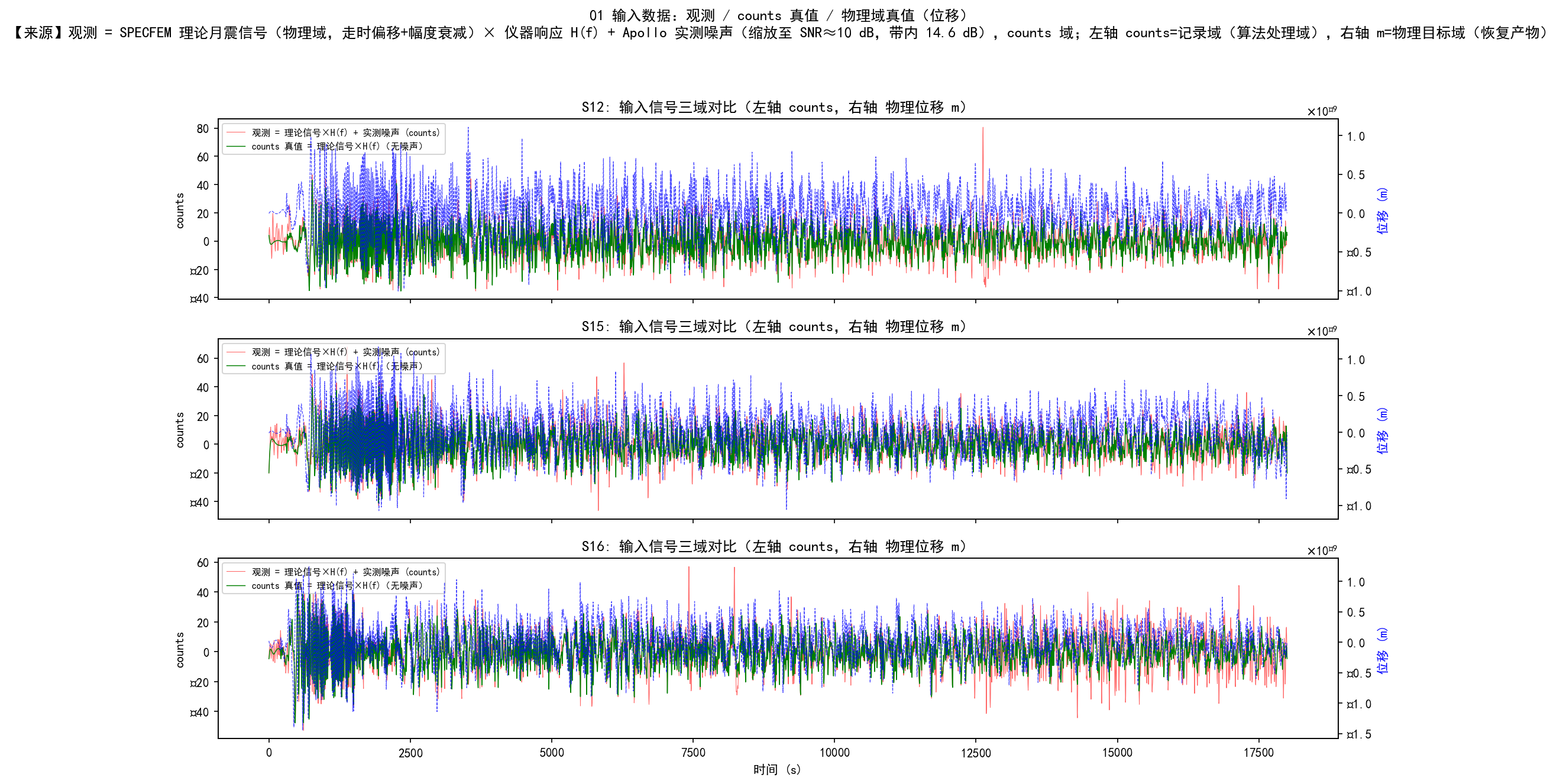

01 输入：观测 / counts 真值 / 物理真值（位移 m，双轴，来源已标注） ·

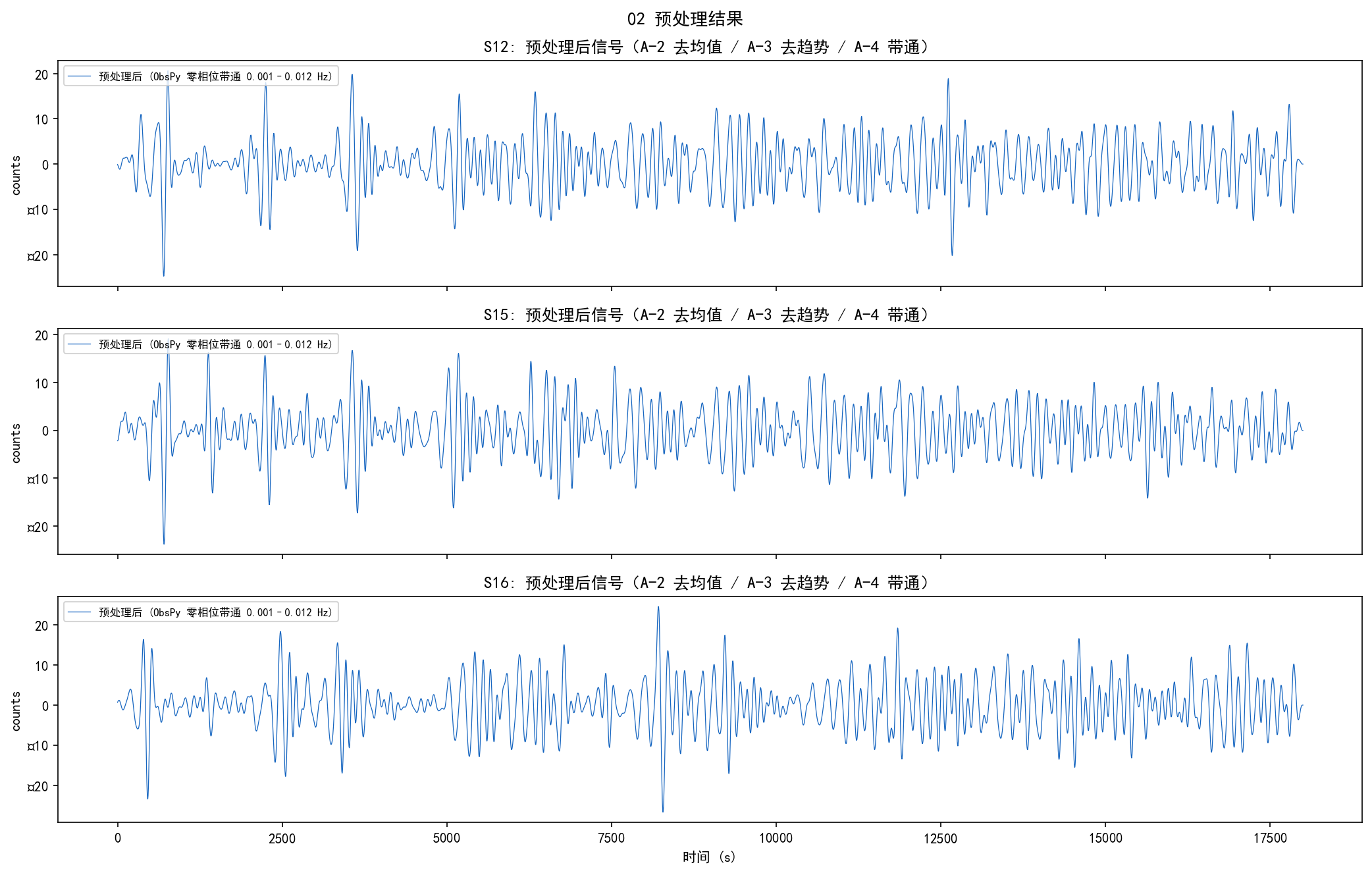

下载 PNG02 合成月震记录预处理后时域：合成观测(蓝) / 噪声(红) / 纯信号经H(绿)；勾选「纯信号无H」叠加纯信号不经仪器响应(紫, 归一化) ·

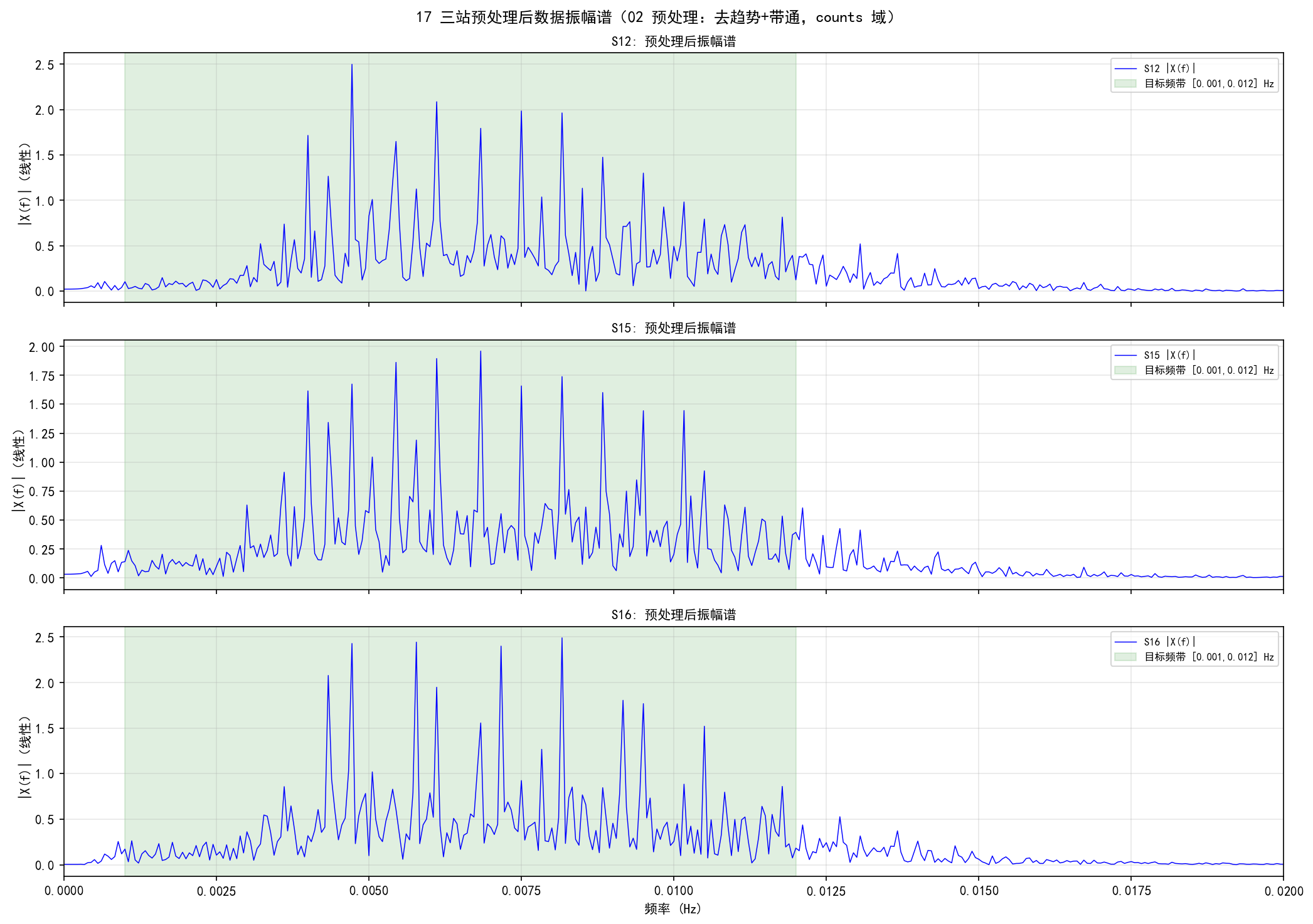

下载 PNG17 合成月震记录预处理后振幅谱：合成观测(蓝) / 噪声(红) / 纯信号经H(绿)；勾选「纯信号无H」叠加不经仪器响应(紫) ·

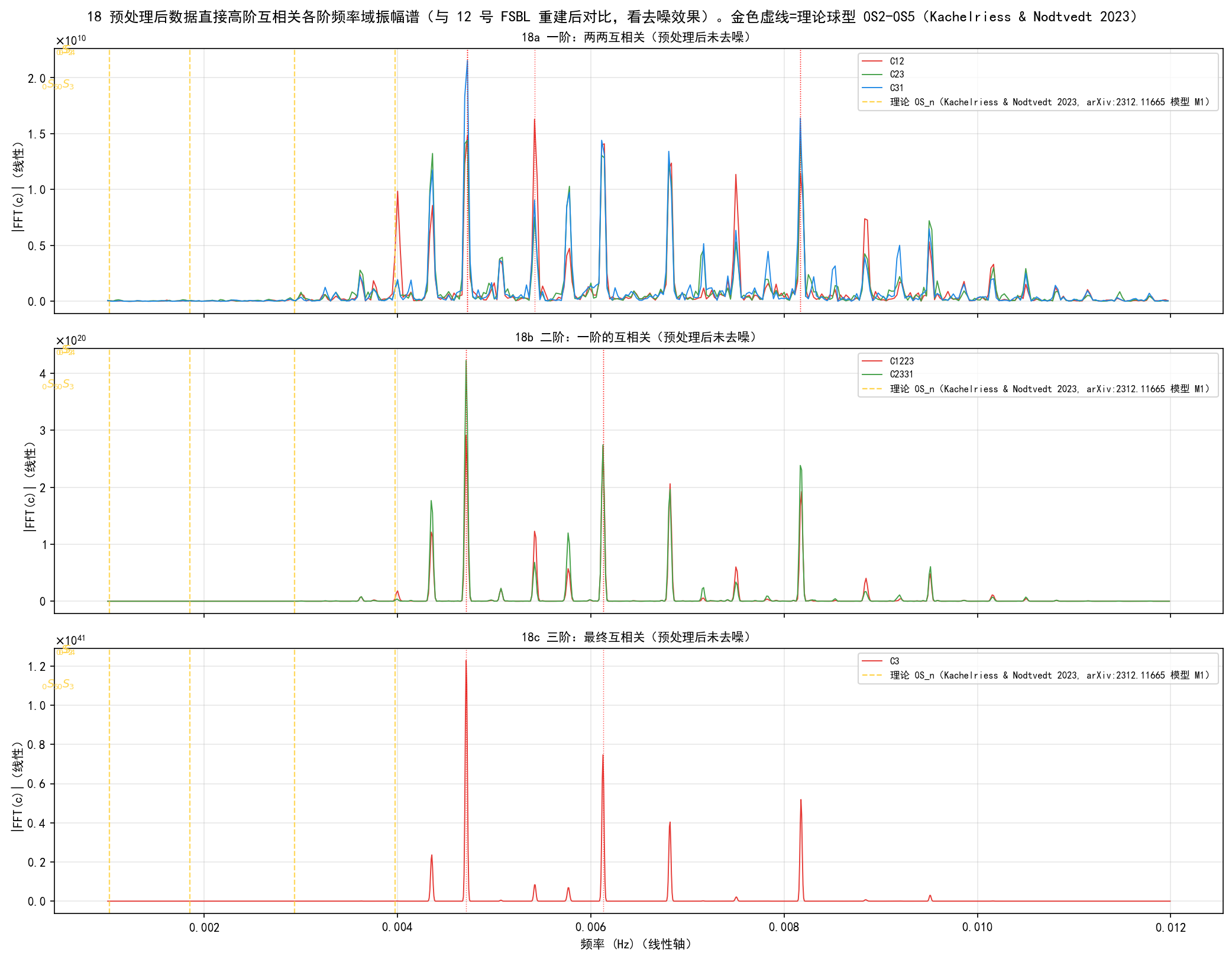

下载 PNG18 合成月震记录（预处理后，未去噪）直接高阶互相关：与 12 号 FSBL 重建后对比，看去噪效果；阶数可在画布输入框调整（已预计算至 10 阶） ·

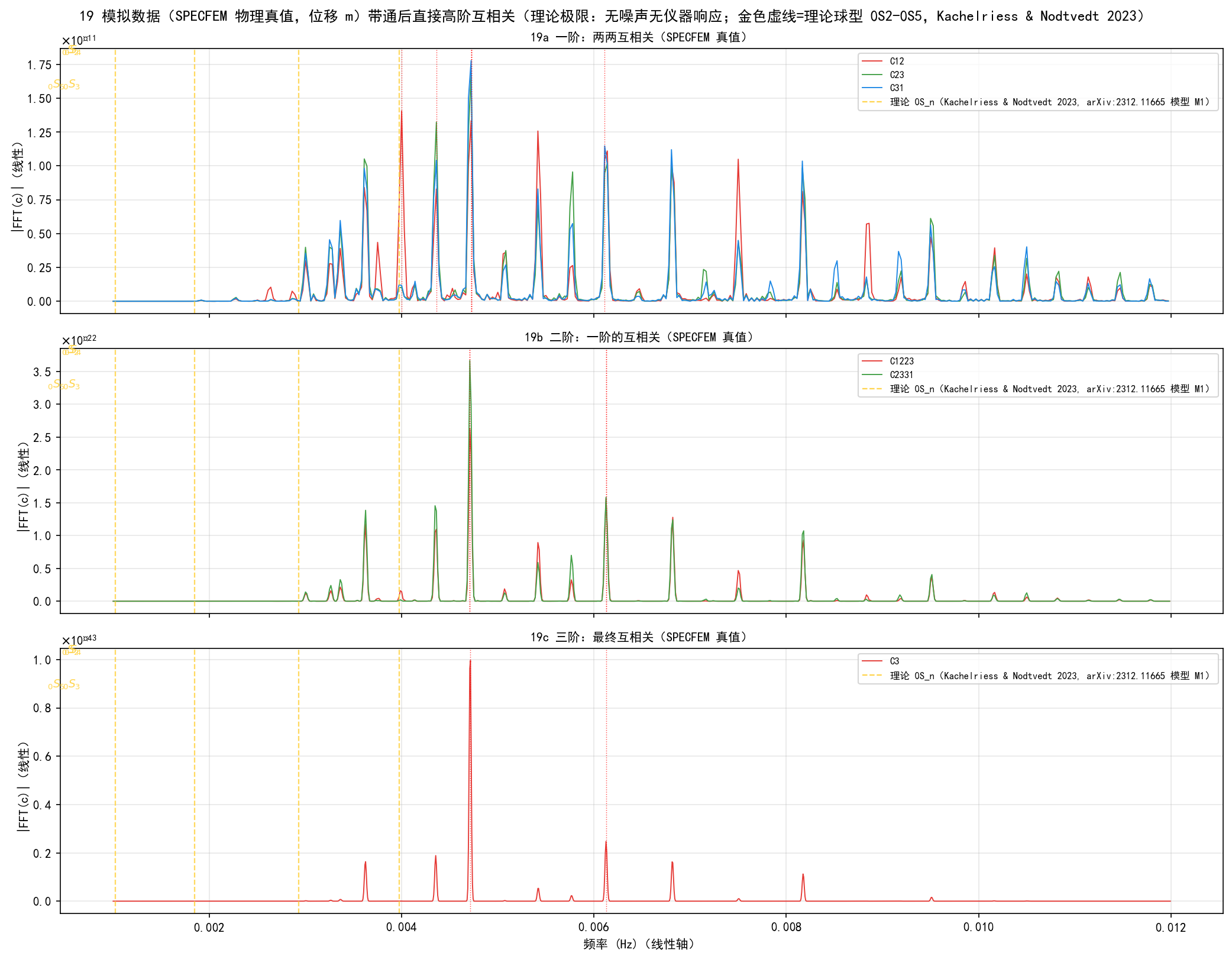

下载 PNG19 模拟数据（SPECFEM 物理真值，位移 m）带通后直接高阶互相关：理论极限参考（无噪声、无仪器响应），与 18 含噪观测 / 12 FSBL 重建后对比；阶数可调（已预计算至 10 阶） ·
下载 PNG20 合成记录内噪声（n12/n15/n16，= 观测 − 真值，已验证）直接高阶互相关：纯噪声参考，应为平坦无稳定峰，与 19 纯信号 / 18 含噪观测 / 12 FSBL 后对比；阶数可调（已预计算至 10 阶） ·

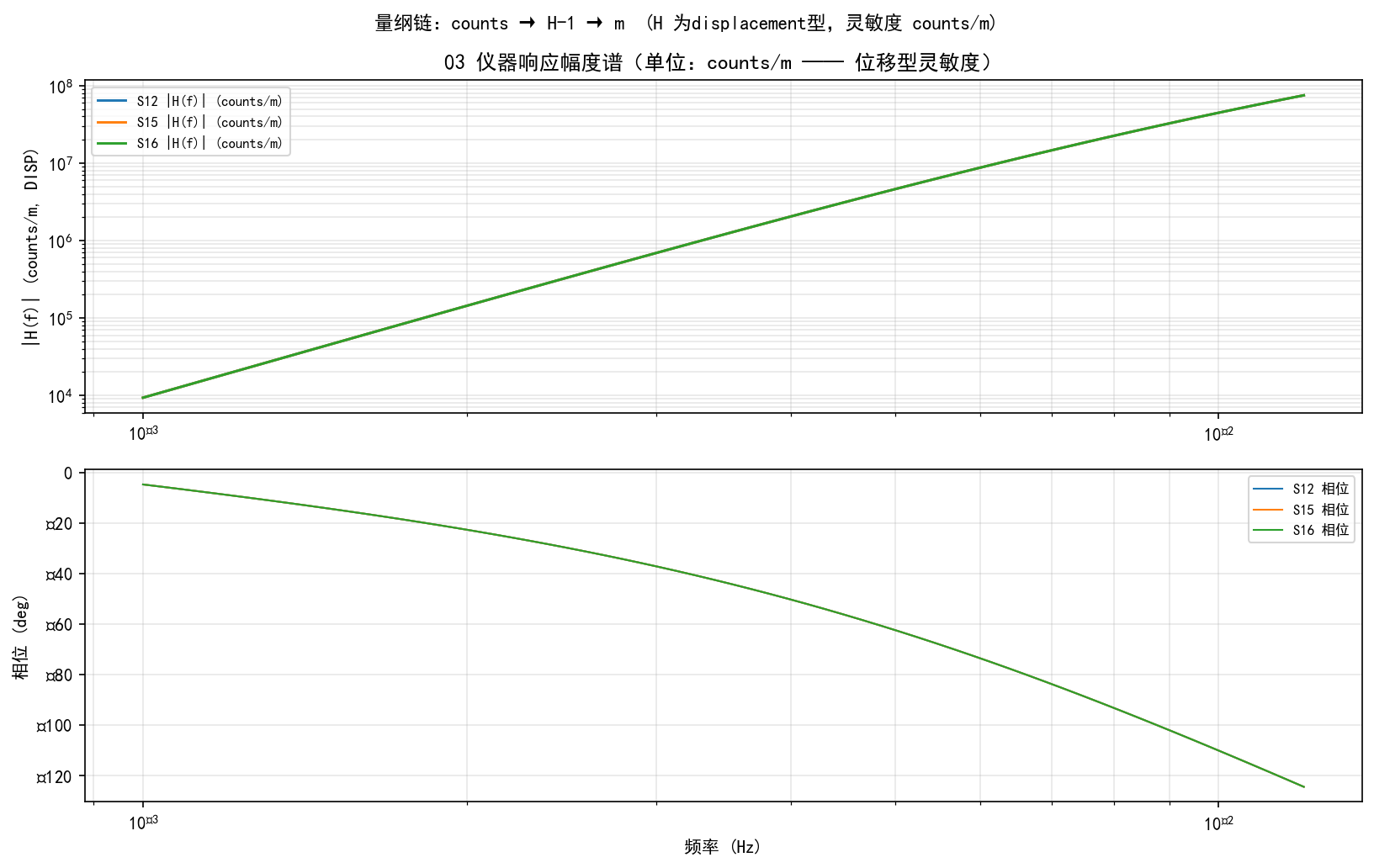

03 仪器响应幅度+相位，单位标注 counts/m（DISP 位移型） ·
下载 PNG21 预加重乘子 P(f)（|H|/P/G/相对放大倍数，目标带内；低频相对高频放大约 24.6×，2026-10-13 导师询问） ·

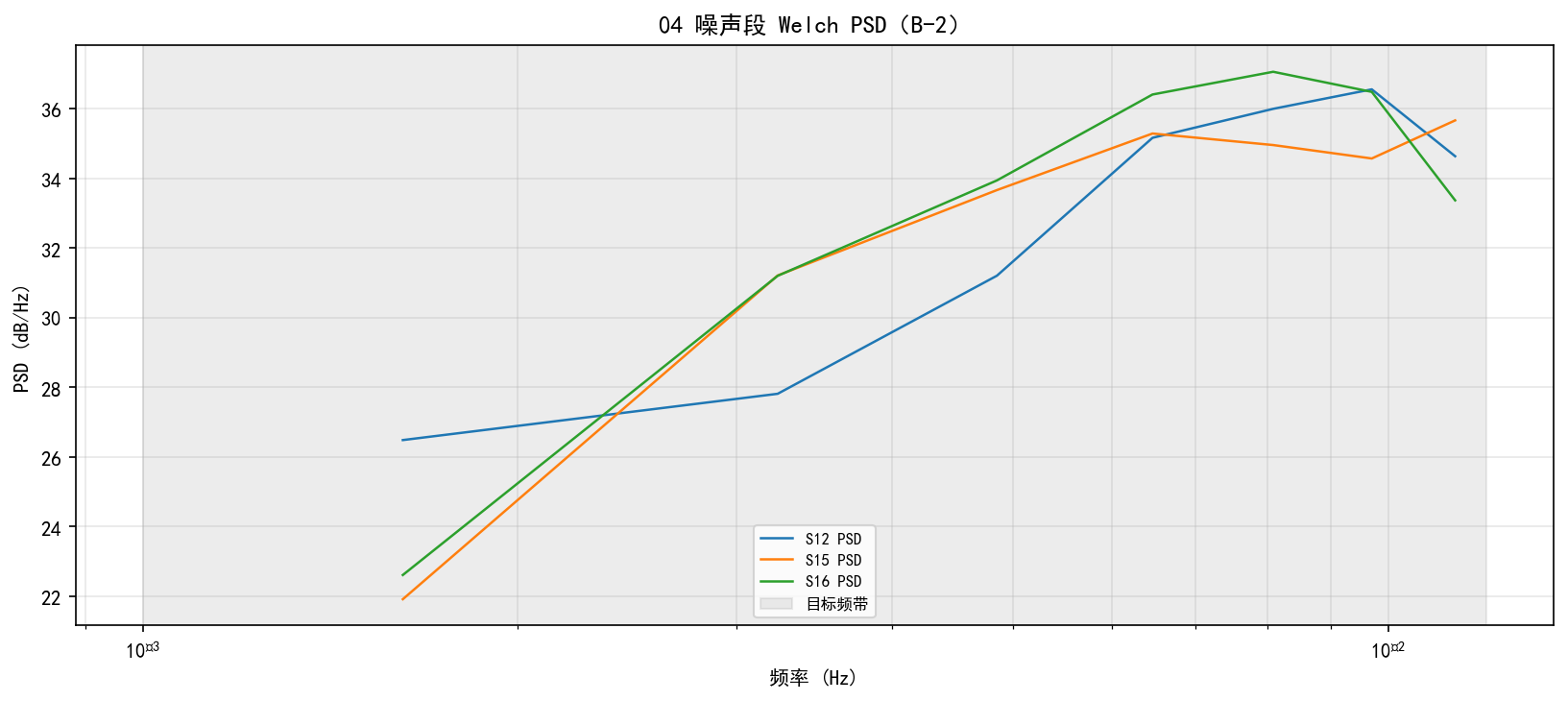

04 噪声段 Welch PSD（B-2）+ ν/σ^2 ·

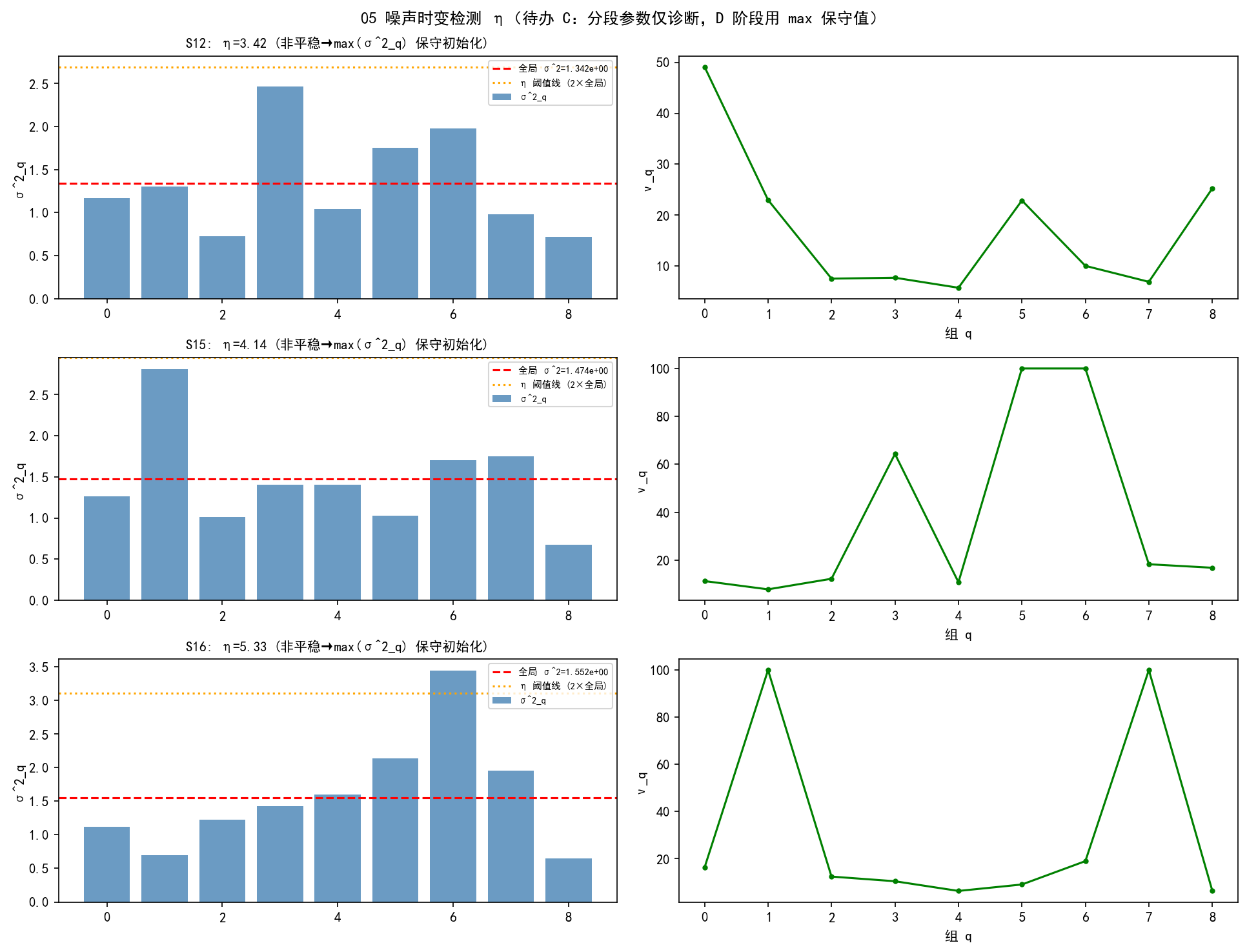

下载 PNG05 η 时变噪声阶段性绘图（待办 C：σ^2_q 柱状+η 阈值线+ν_q 副图） ·

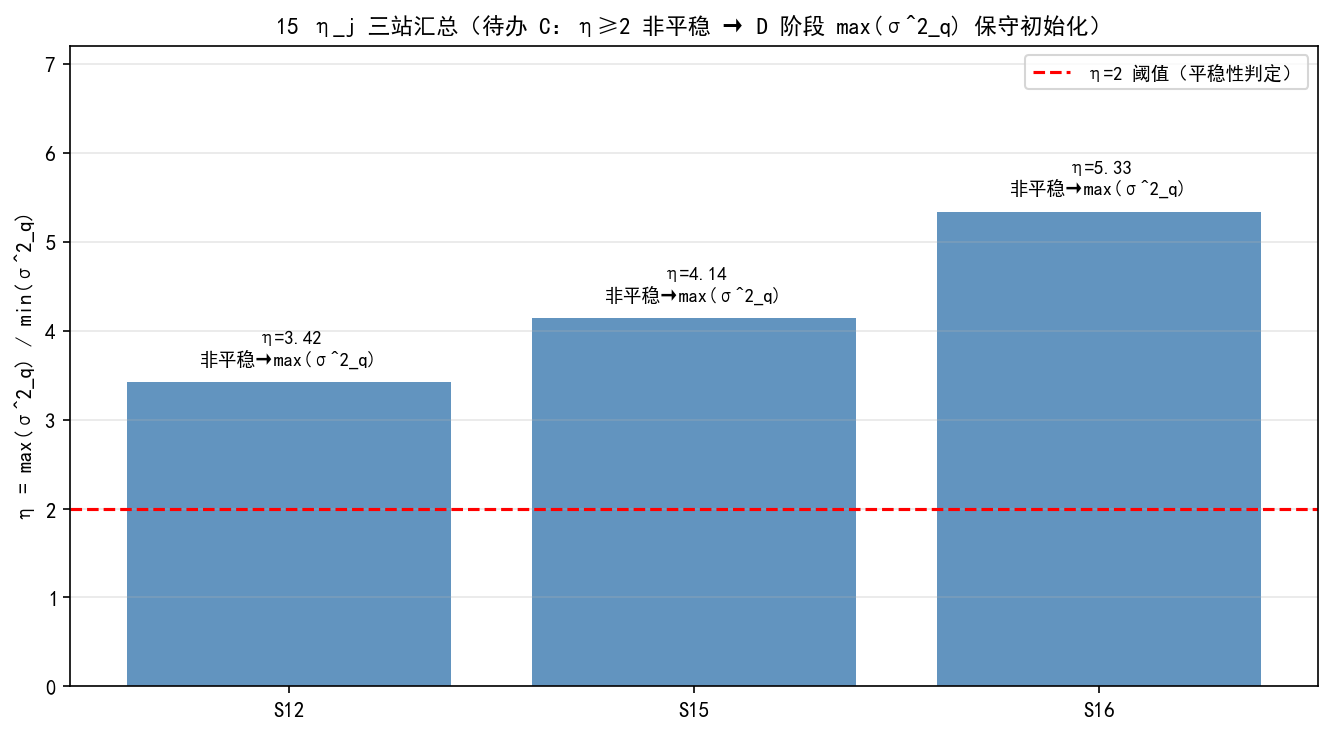

下载 PNG15 η_j 三站汇总（待办 C：柱状 + η=2 阈值线 + 判定） ·

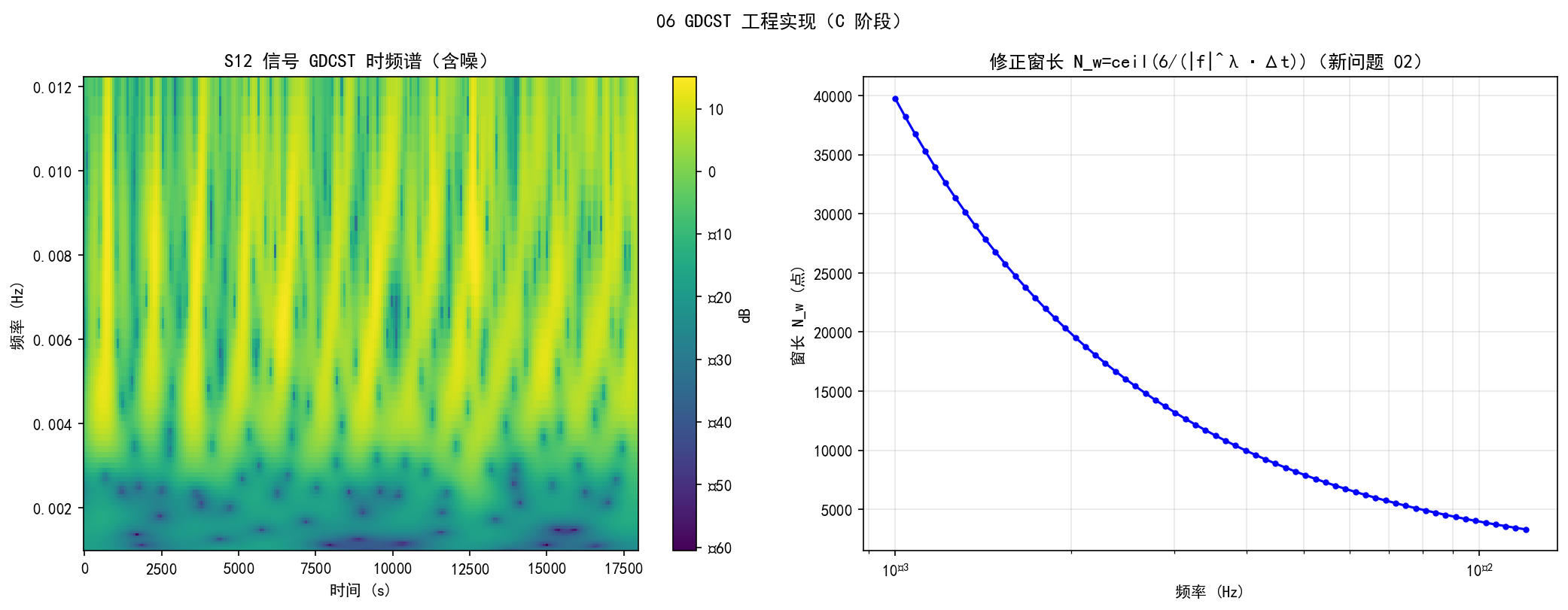

下载 PNG06 信号 GDCST 时频谱 + 修正窗长（问题 02） ·

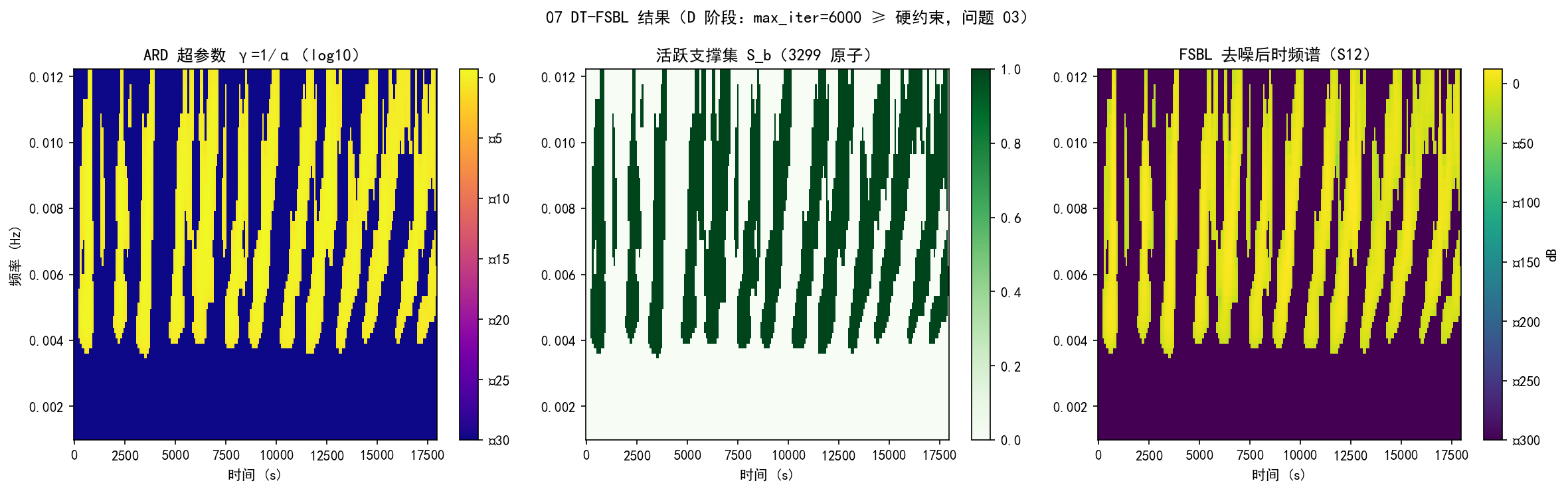

下载 PNG07 FSBL：γ / 活跃支撑集 / 去噪时频谱（max_iter≥6000，问题 03） ·

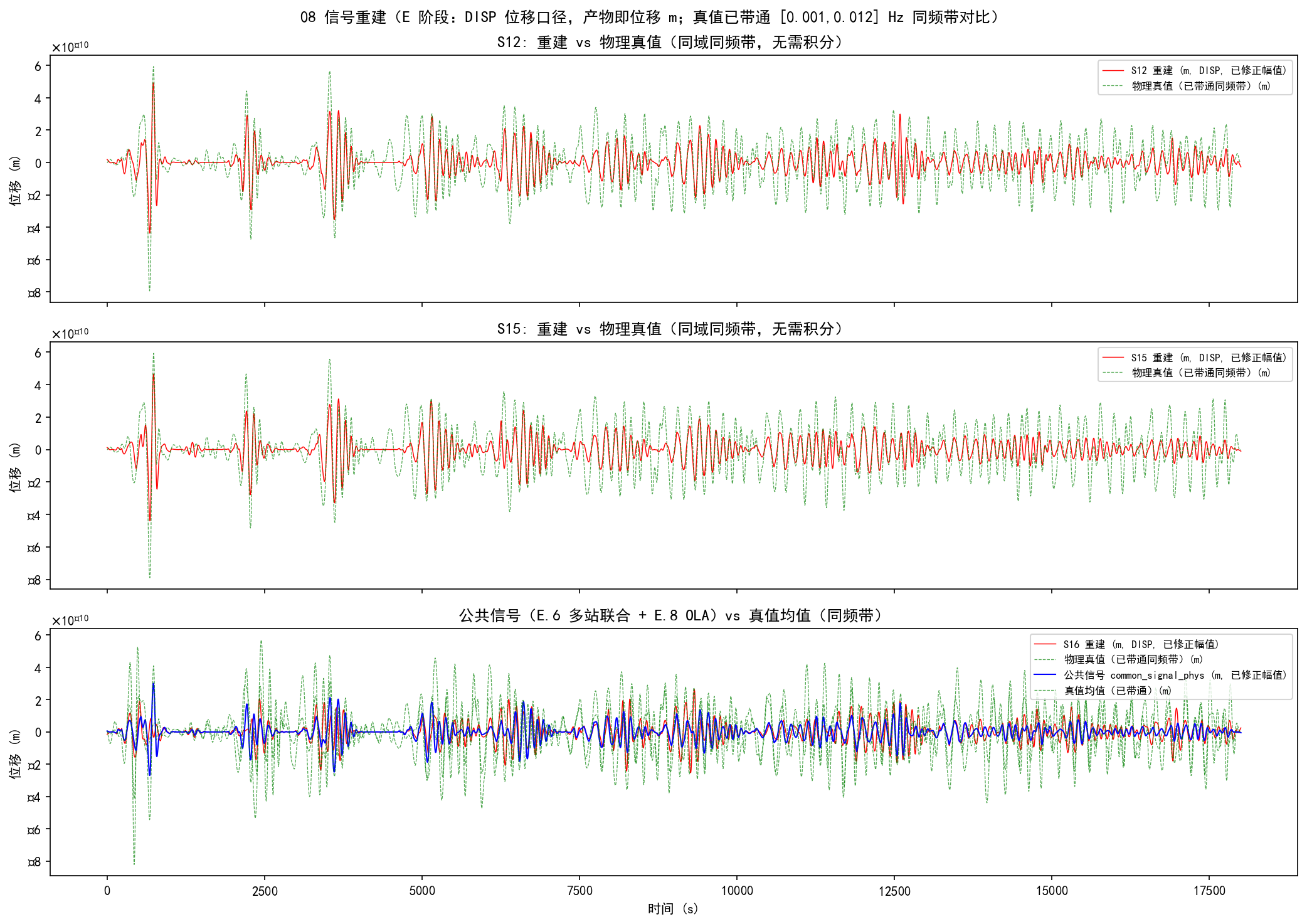

下载 PNG08 重建 vs 物理真值（同域位移 m，DISP 口径，问题 07；重建已修正 amplitude_scale 幅值） ·

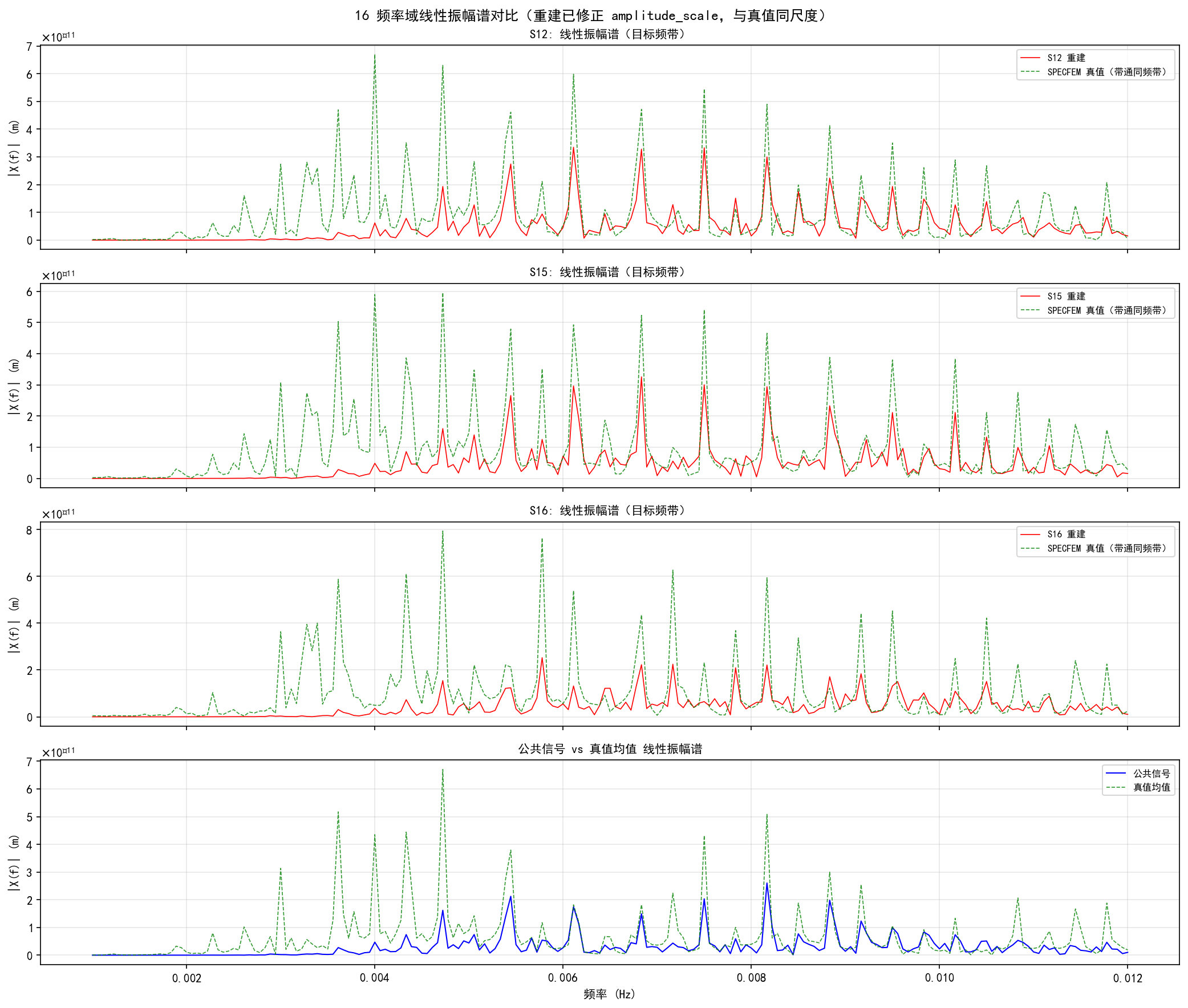

下载 PNG16 频率域线性振幅谱对比（重建修正后 vs SPECFEM 真值，目标频带线性轴） ·

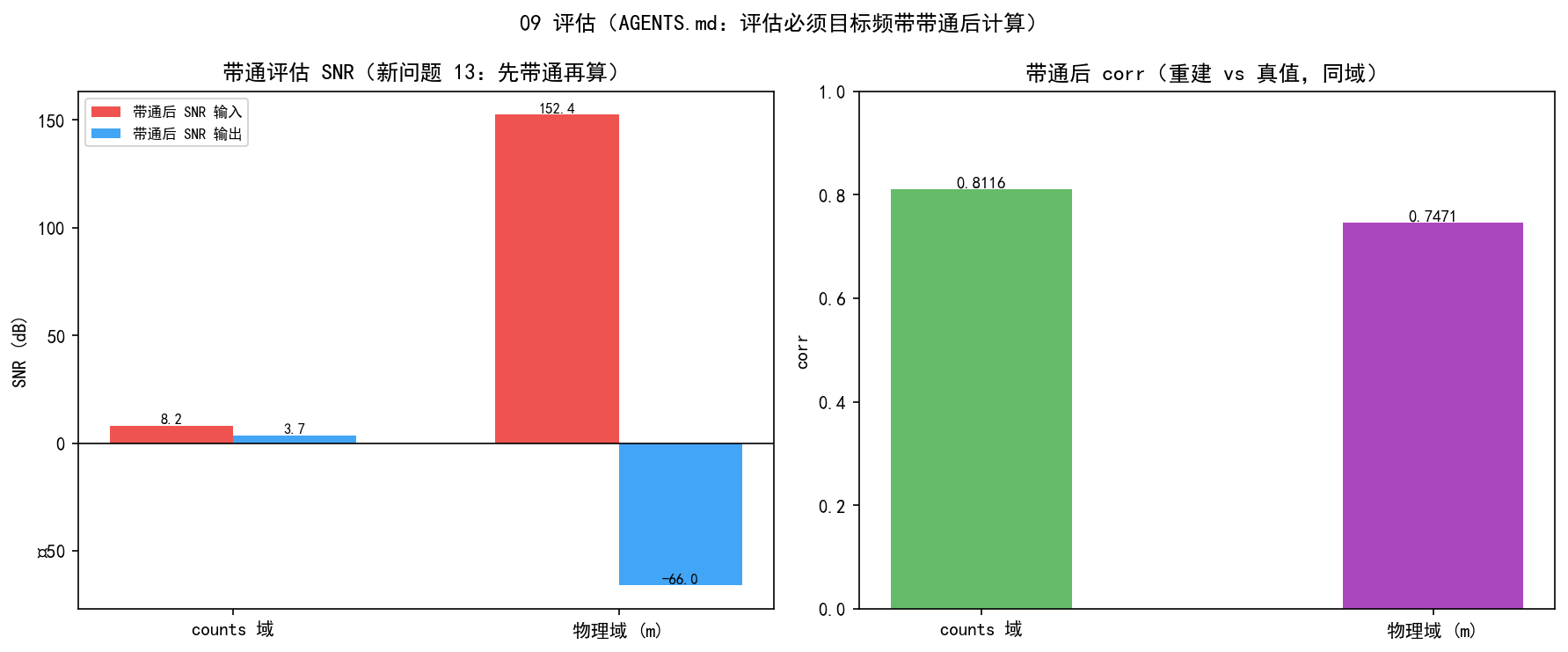

下载 PNG09 带通后 corr/SNR（必须先带通再评估） ·

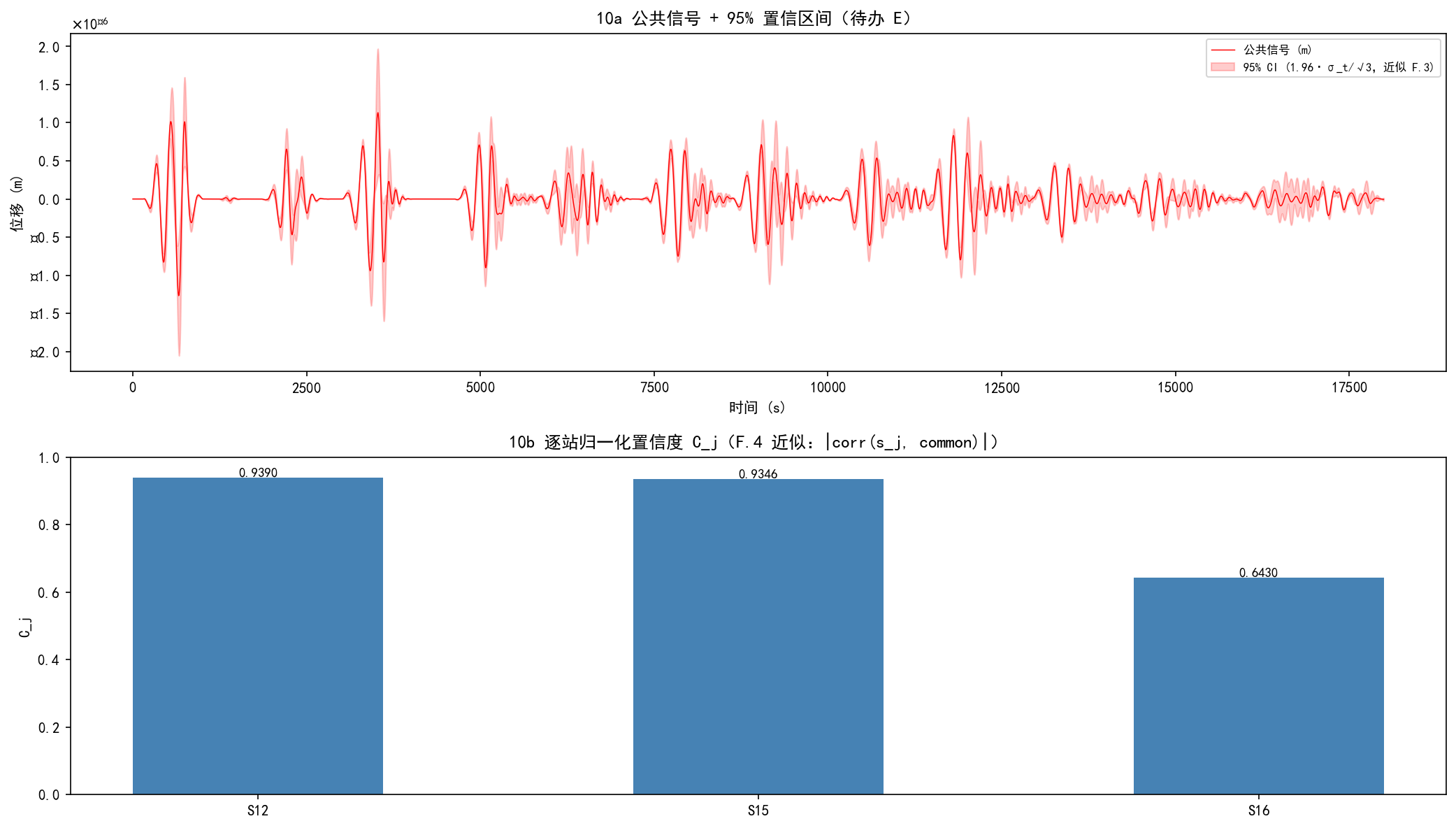

下载 PNG10 置信度图（待办 E：95%CI 带 + C_j 柱状） ·

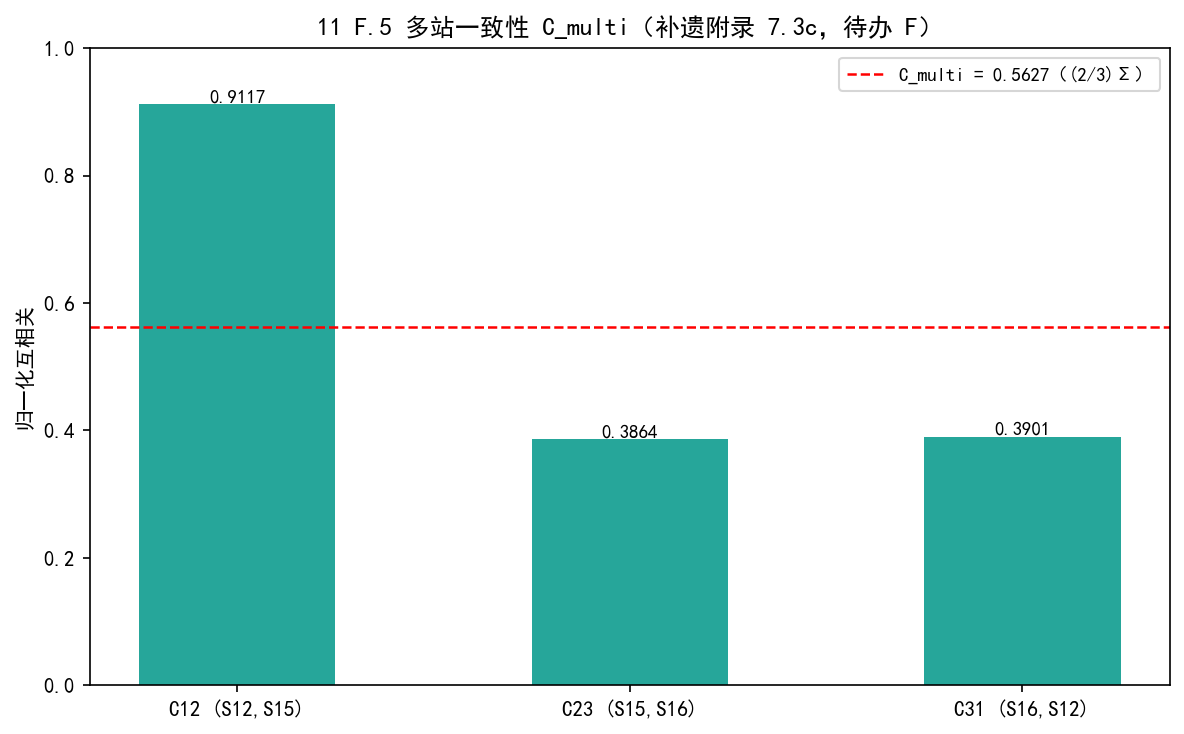

下载 PNG11 F.5 多站一致性 C_multi（待办 F） ·

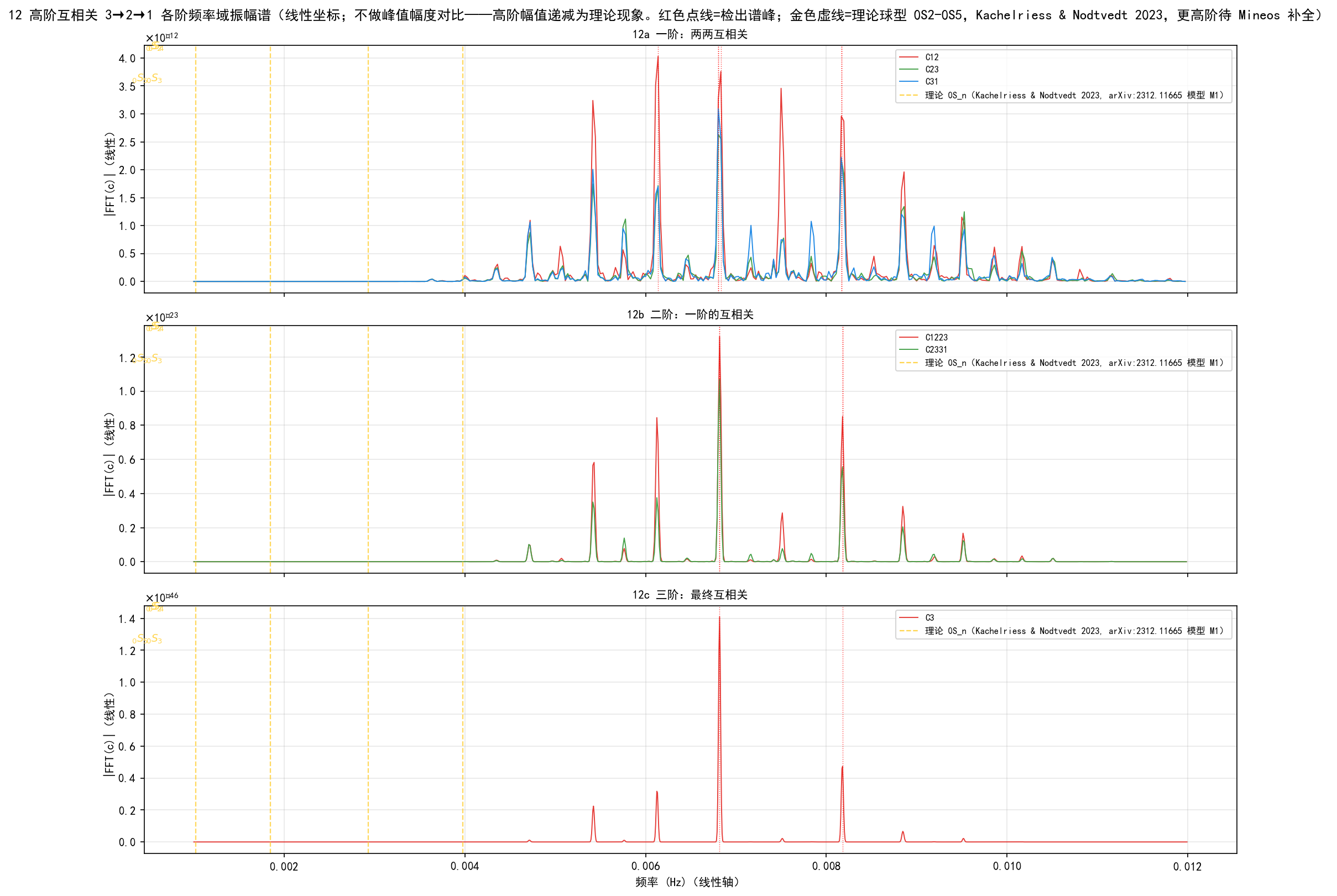

下载 PNG12 高阶互相关 3→2→1（待办 B：导师配对规则） ·

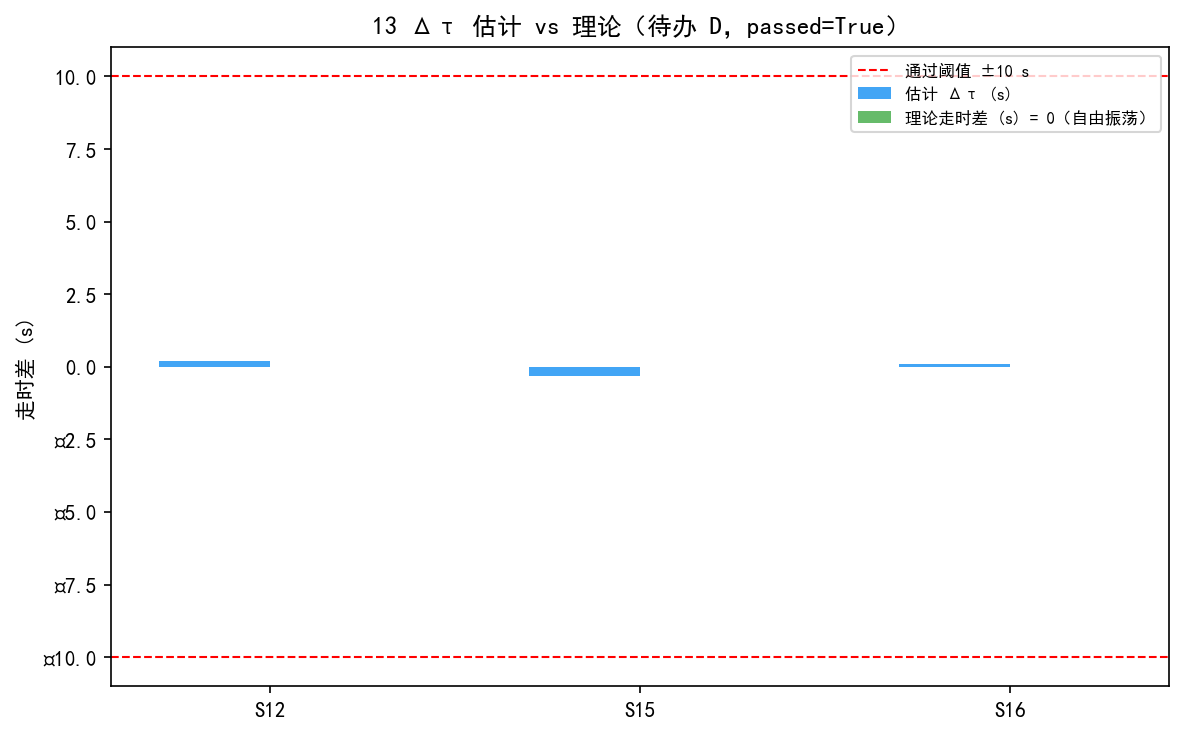

下载 PNG13 Δτ 估计 vs 理论走时差（待办 D） ·

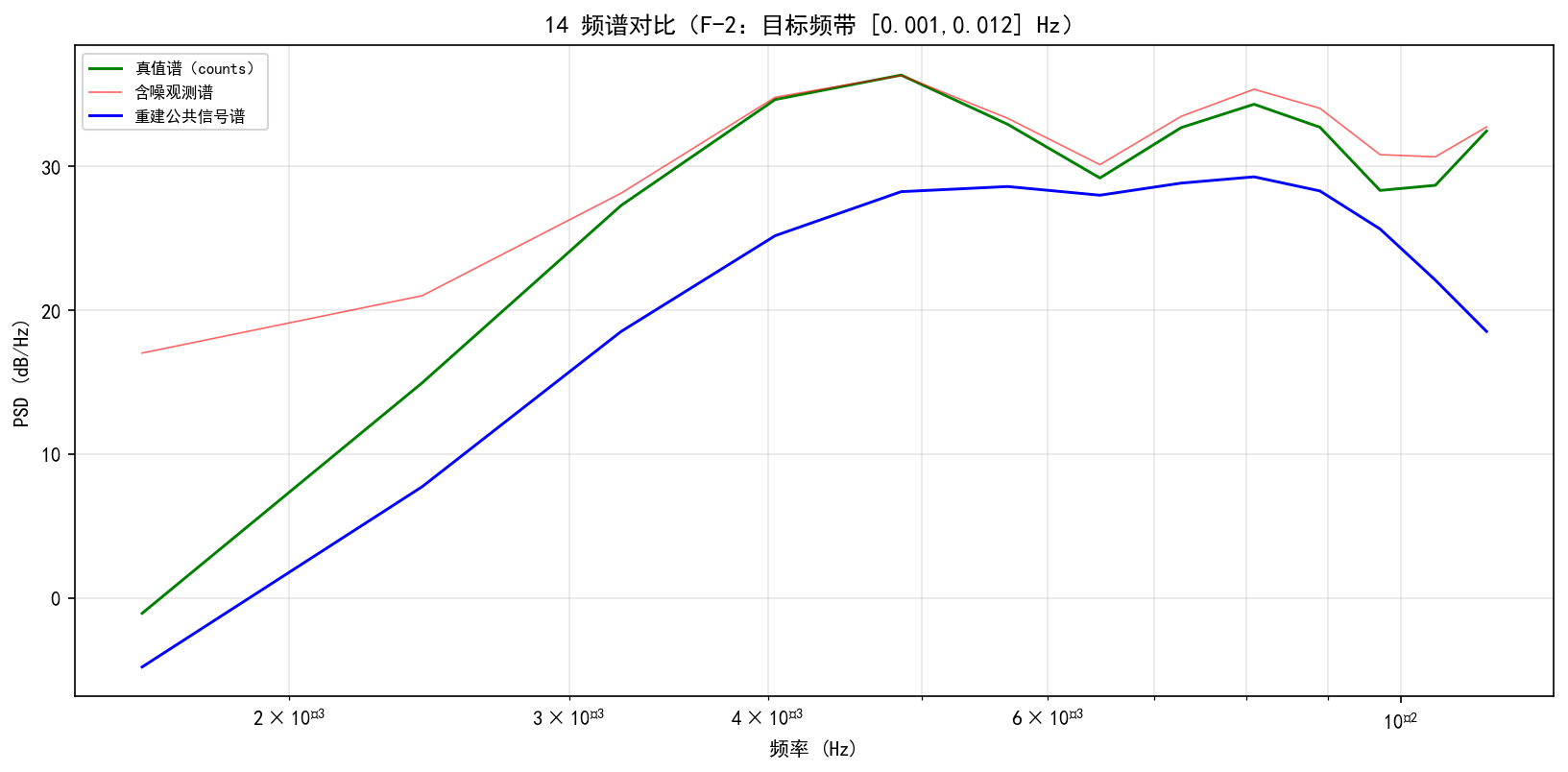

下载 PNG14 频谱对比（F-2：公共信号谱 vs 真值 vs 含噪） ·
